GCX系列光纤准直镜

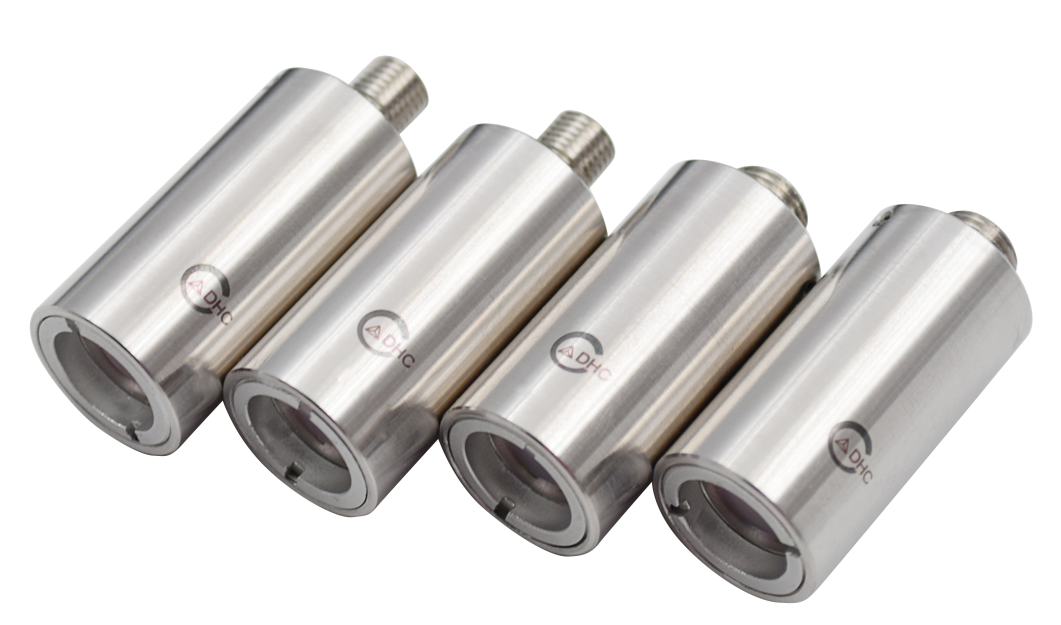

最新型4种直镜系列产品

新品推荐
GCX系列光纤准直镜

GCX-LF 非球面光纤准直镜



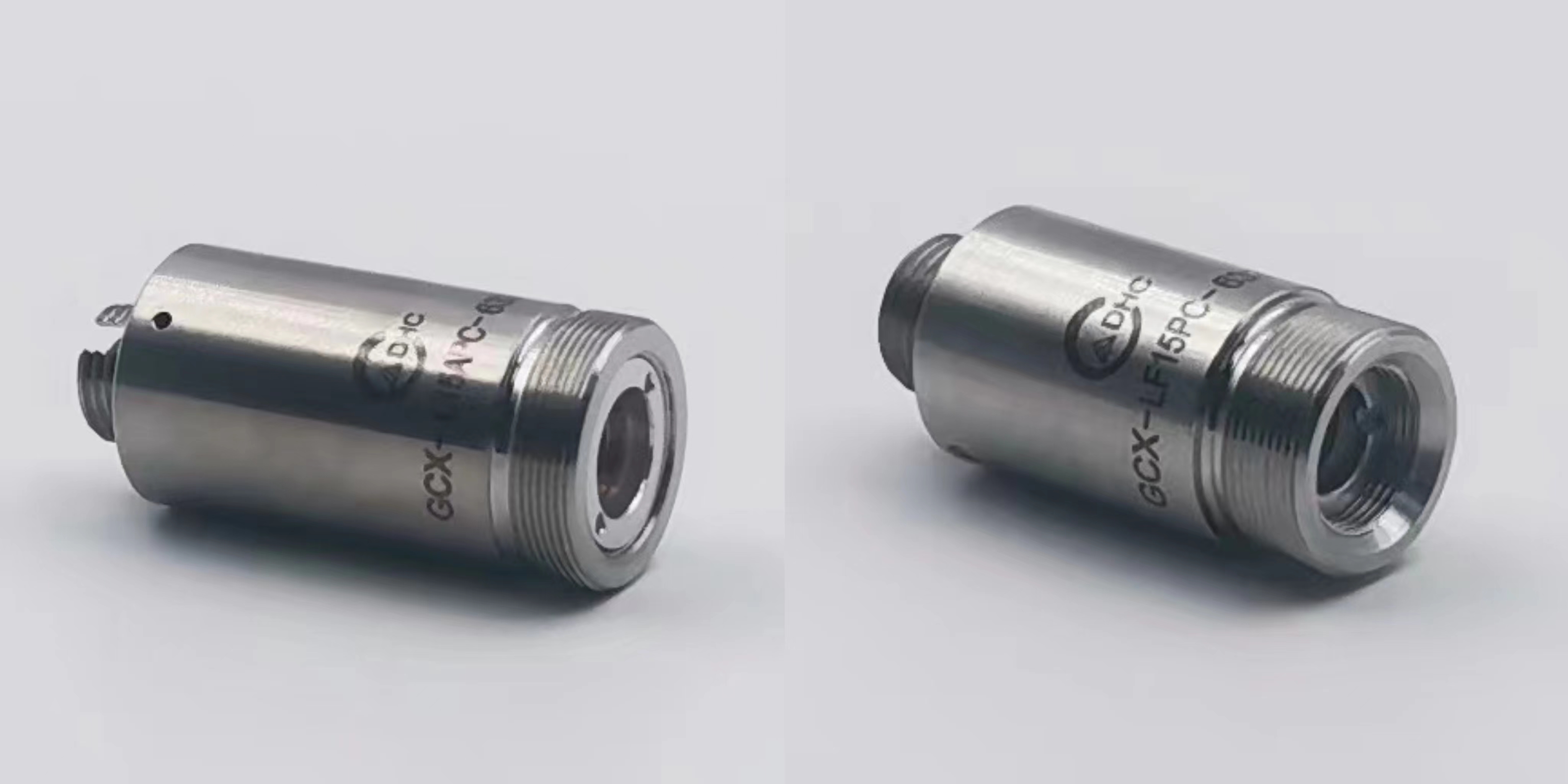

GCX-LF 非球面光纤准直镜

非球面光纤输出准直镜,结构紧凑,单片非球面透镜可实现比较理想的准直效果,光斑直径1-3mm。由于非球面镜片的加工工艺限制,该系列的准直镜不太适用于高功率的激光条件下。(损伤阈值4-5J/cm²)

  每个入库的光纤准直镜头都已按波长校准,尾部的光纤接口也已固定。可根据所需使用的波长、光纤接口及其它指标从下表中对应选择。该光纤输出准直镜头使用精密公差套管的高精密不锈钢接口,大大提高了光纤的对准重复性,方便拆装更换光纤。

  每个准直镜筒都留有螺纹孔,客户可在某些特殊应用条件下,进行重新调节和校准。

  该系列非球面光纤准直镜头外径为12.7mm,可使用相应标准尺寸的镜架夹持。

特点

◆镀宽带增透膜:A膜:400-700nm;B膜:600-1050nm;C膜:1050-1600nm

◆可选的有效焦距为4mm,6mm,11mm,15mm,18mm

◆全发散角<=0.12°

◆接口类型为FC/PC,FC/APC,SMA

◆接口螺纹尺寸:M12X0.5

◆精致的不锈钢外壳

◆无胶粘工艺,用户亦可自己进行调节

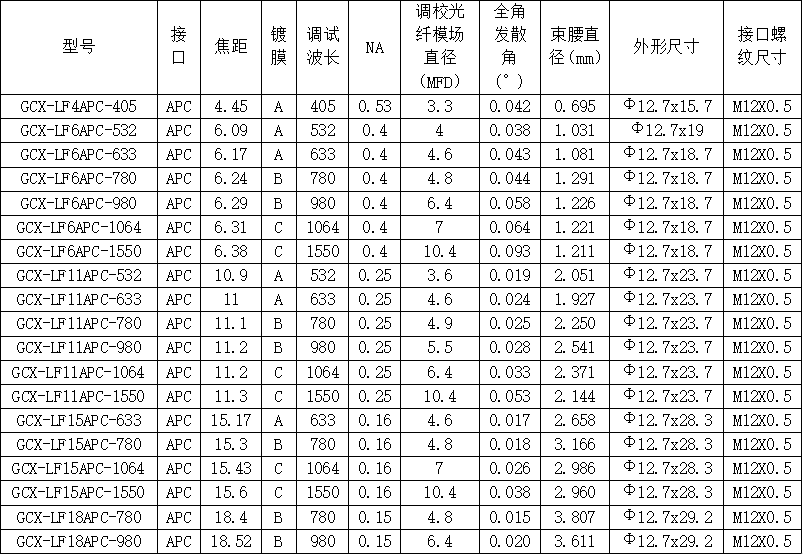

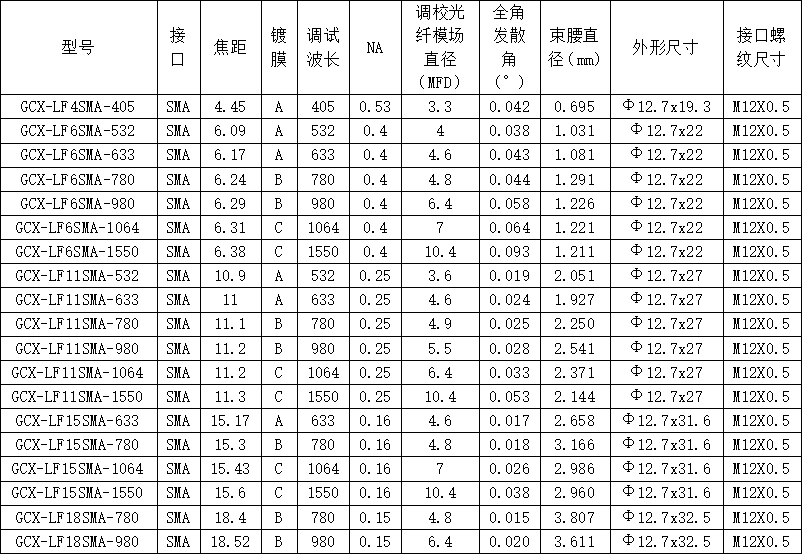

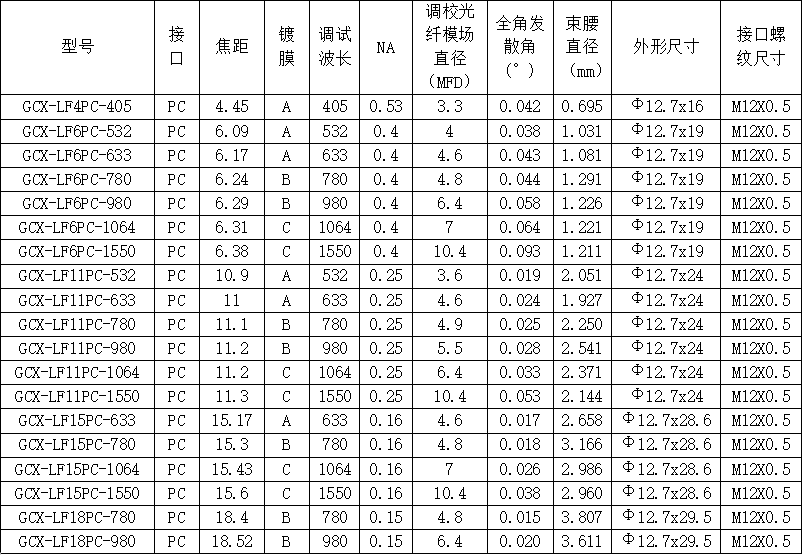

参数:

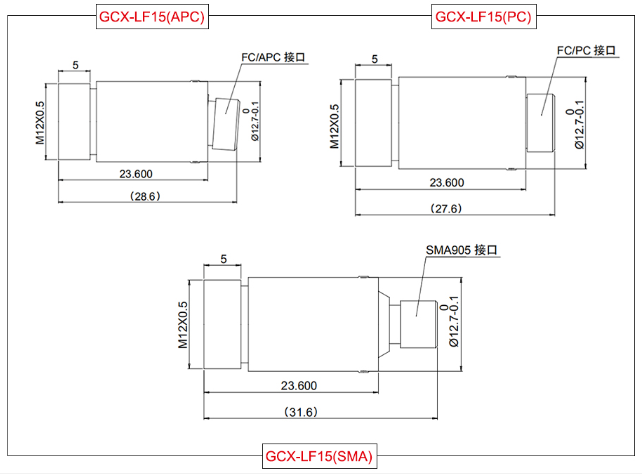

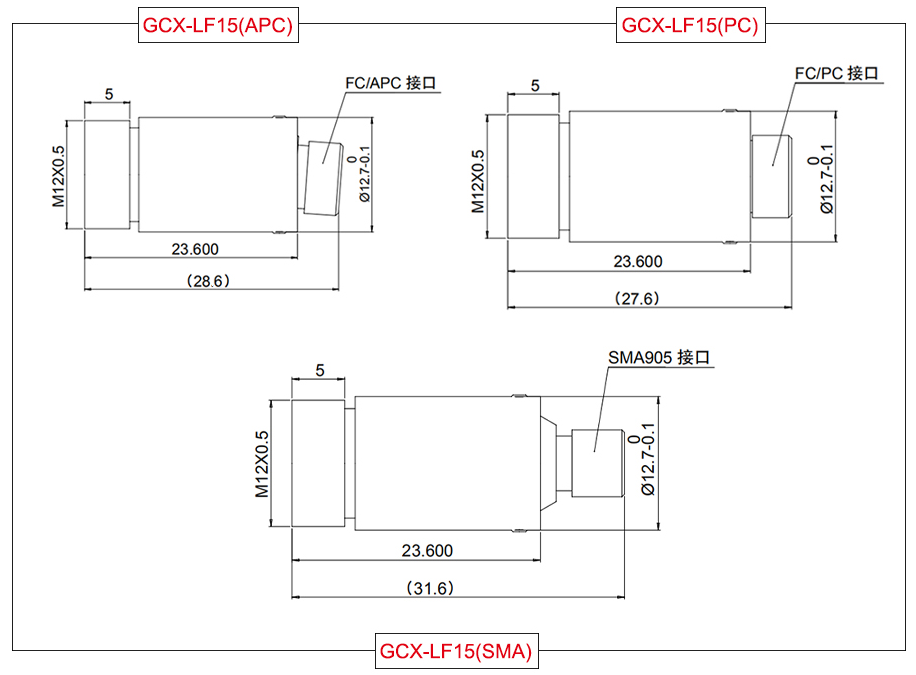

外形图:

GCX-L30大光斑光纤准直镜


GCX-L30 大光斑光纤准直镜

      如果需要准直光斑更大的光纤准直镜,可以选择GCX-L30系列大光斑光纤准直镜。GCX-L30系列是由三镜片组合而成的光纤准直镜头,其具有固定的焦距,镜头物方NA为0.14,适用于市面常用的单模光纤。

特点

◆适用于单模光纤,光斑直径更大(5-9mm)

◆具有PC,APC,SMA三种接口,8种波长

◆结构相对紧凑(Ø16x47mm),发散角小,在镜头出光端面距离3m范围内均具有较好的光斑轮廓

◆相对较高的损伤阈值,可达10J/cm²,整体透过率>96%

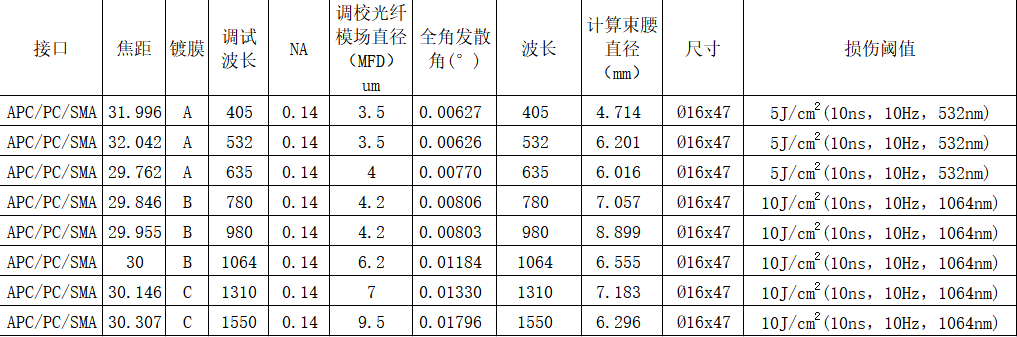

参数:

外形图:

GCX-LM10多模光纤准直镜

GCX-LM10多模光纤准直镜系列

     GCX-LM10系列是由3镜片组合而成的光纤准直镜头,其具有固定的焦距,相对较大的NA(0.5),可用于多模光纤的短距离准直(<300mm)

特点

◆适用于多模光纤

◆具有PC, SMA两种接口

◆出厂前在635nm波长下调试及紧固工作

◆镀有宽带增透膜(AR350-700nm)

◆结构相对紧凑(Ø16x36mm),发散角0.5-1°(实测0.66° )

◆损伤阈值7.5J/cm²,整体透过率>96%

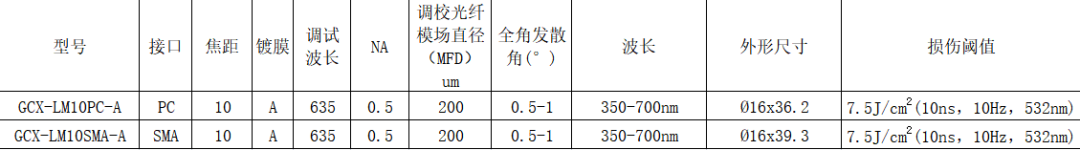

参数:

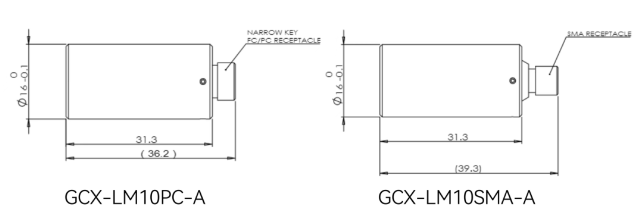

外形图:

GCX-L 光纤输出准直镜


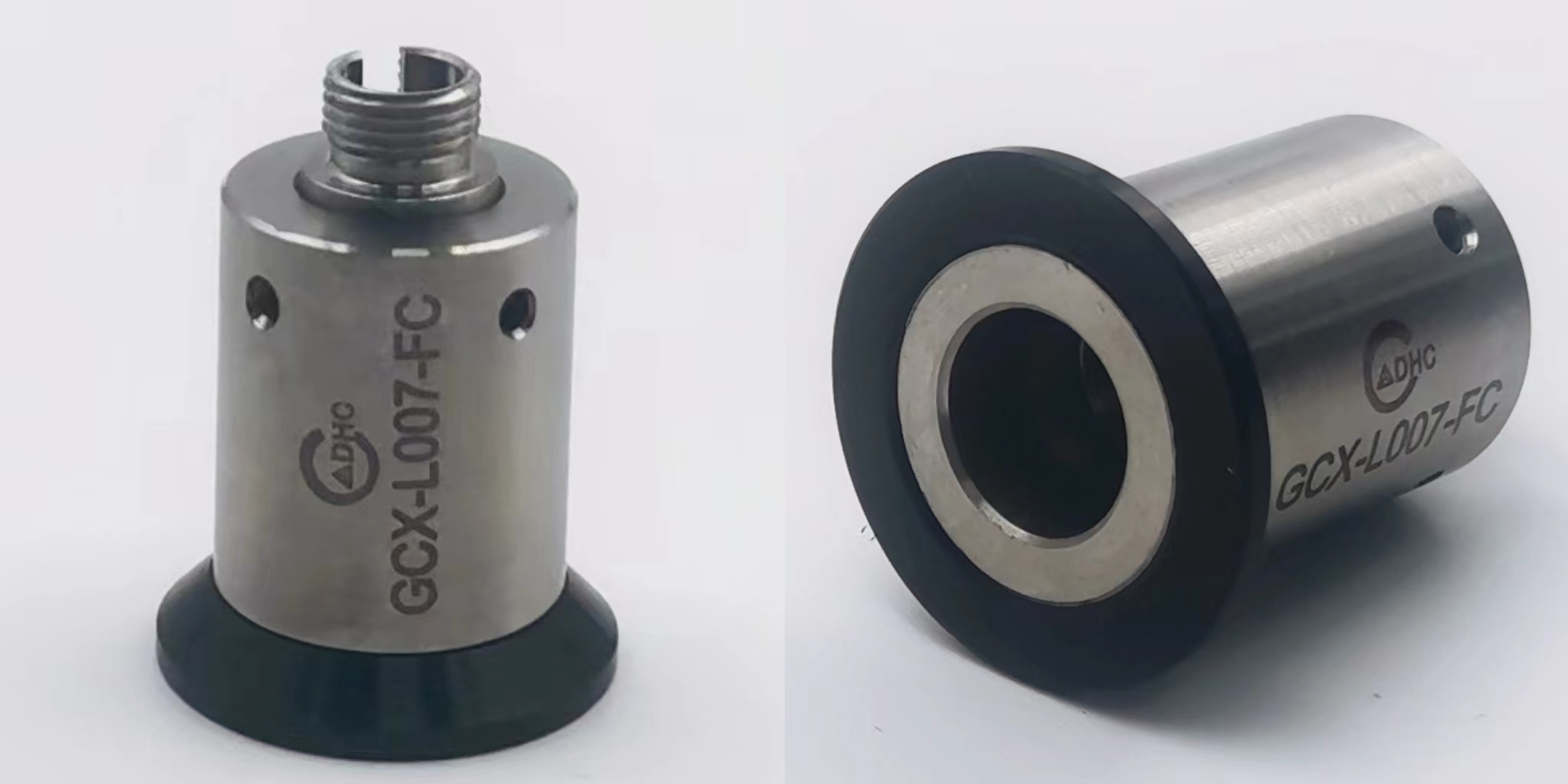

GCX-L光纤输出准直镜

GCX-L系列光纤准直镜包含FC/PC与SMA905两种接口类型,准直光斑直径1mm-10mm或更大,用户可根据实际需要选用不同类型的光纤准直镜。

特点:

◆可以灵活调焦

◆光斑直径可达10mm以上

◆提供FC/PC、SMA等常规光纤接口

◆准直效果相比其他系列较差,适合对准直效果要求不高的环境

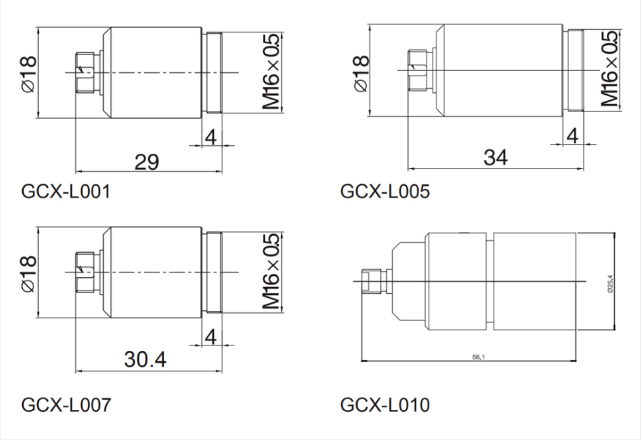

外形图:

选择推荐

常规条件

(小光斑、低功率)

非球面光纤准直镜

(GCX-LF系列)

大光斑或高功率

(7-10J/cm²)

大光斑光纤准直镜

(GCX-L30系列)

大光斑、需调焦 GCX-L光纤输出准直镜
多模光纤准直

多模光纤准直

(GCX-LM10系列)

附:光纤准直镜的实际应用——光纤马赫曾德干涉实验

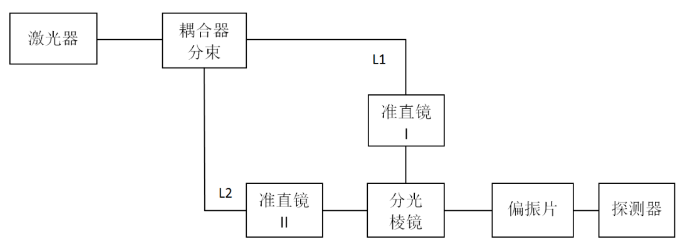

激光器发出的激光经耦合器耦合分束进入L1、L2两条光纤中,一侧为信号臂,一侧为参考臂,分别经准直镜准直后进入分光棱镜中产生干涉,最后由探测器接收干涉条纹。可以通过干涉条纹的相位来推知作用信号臂上的外界物理量的变化(如温度、压力等),应用于光纤传感技术。

光纤马赫增德干涉实验
