电控平移台、电控角位移台、三轴步进电机控制器系列产品新鲜出炉~
多款电控类产品上新！

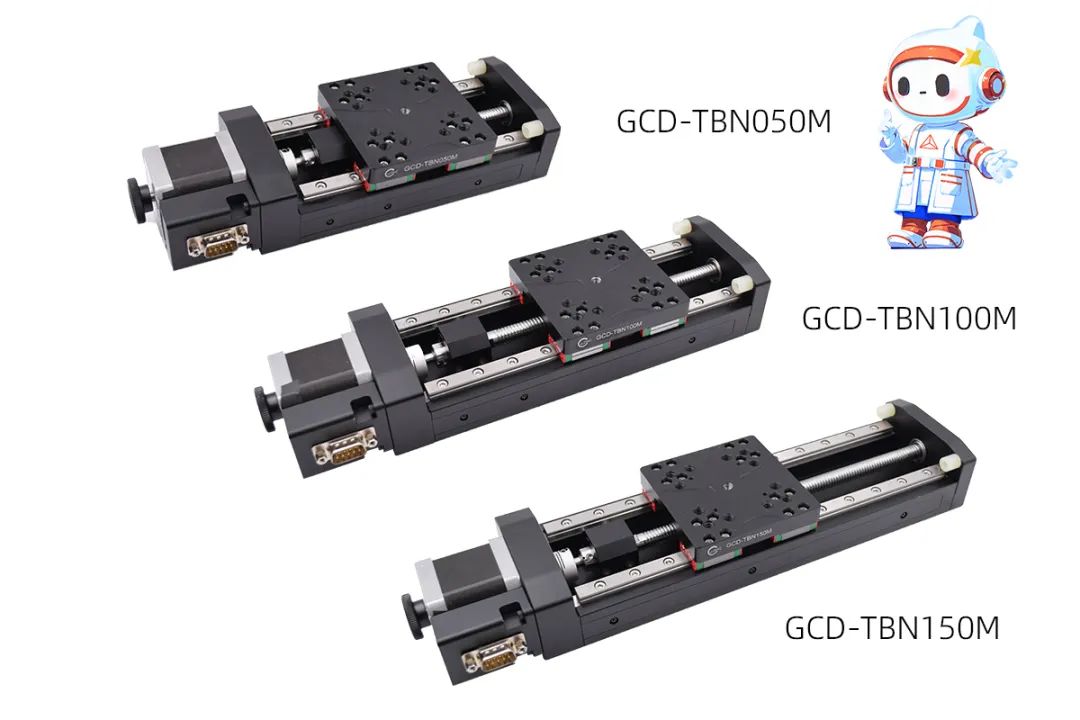

一、GCD-TBN系列电控平移台
 |
♦ 产品介绍
GCD-TBN系列电控平移台，行程范围有50mm、100mm、150mm三种款式；主体采用铝合金材料，满足刚度及稳定性需求；步进电机驱动，可满足停止时的绝对静止状态；采用直线滚珠导轨导向，高精密研磨滚珠丝杠驱动，提高定位精度的同时确保台面运行的平稳性。配合GCD-0304系列控制器可达到更优精度。
♦ 规格参数
| 型号 | GCD-TBN050M | GCD-TBN100M | GCD-TBN150M | |
| 机械特性 | 行程（mm） | 50 | 100 | 150 |
| 台面尺寸（mm） | 80*80 | 80*80 | 80*80 | |
| 厚度（mm） | 45 | 45 | 45 | |
| 导向机构 | 直线滚珠导轨 | |||
| 驱动机构 | 高精密研磨滚珠丝杠 | |||
| 丝杠导程（mm） | 2 | 2 | 2 | |
| 主要材料 | 铝合金 | 铝合金 | 铝合金 | |
| 表面处理 | 阳极氧化黑 | 阳极氧化黑 | 阳极氧化黑 | |
| 自重（kg） | 1.71 | 1.96 | 2.2 | |
| 运动精度 |
分辨率（20细分）（μm/脉冲） |
0.5 | 0.5 | 0.5 |
| 定位精度（μm） | 20 | 20 | 20 | |
| 重复精度（μm） | ±2 | ±2 | ±2 | |
| 偏摆（"） | 30 | 30 | 30 | |
| 俯仰（"） | 30 | 30 | 30 | |
| 最大速度（mm/s） | 20 | 20 | 20 | |
| 水平承载（kg） | 20 | 20 | 20 | |
| 垂直负载（kg） | 5 | 5 | 5 | |
| 驱动特性 | 电机类型 | 二相步进电机 | 二相步进电机 | 二相步进电机 |
| 额定电流 | 1A | 1A | 1A | |
| 滑台接头插座 | DB9针 | DB9针 | DB9针 | |
| 反馈 | 开环 | 开环 | 开环 | |
| 限位开关 | 光电 | 光电 | 光电 | |
| 原点位置 | 近电机端 | |||
| 推荐控制器：GCD-030401M、GCD-030403M、GCD-040102M | ||||
注：1）表中最大速度以GCD-0304系列控制器为参考；2）GCD-040102M控制器需搭配对应电源一起使用。

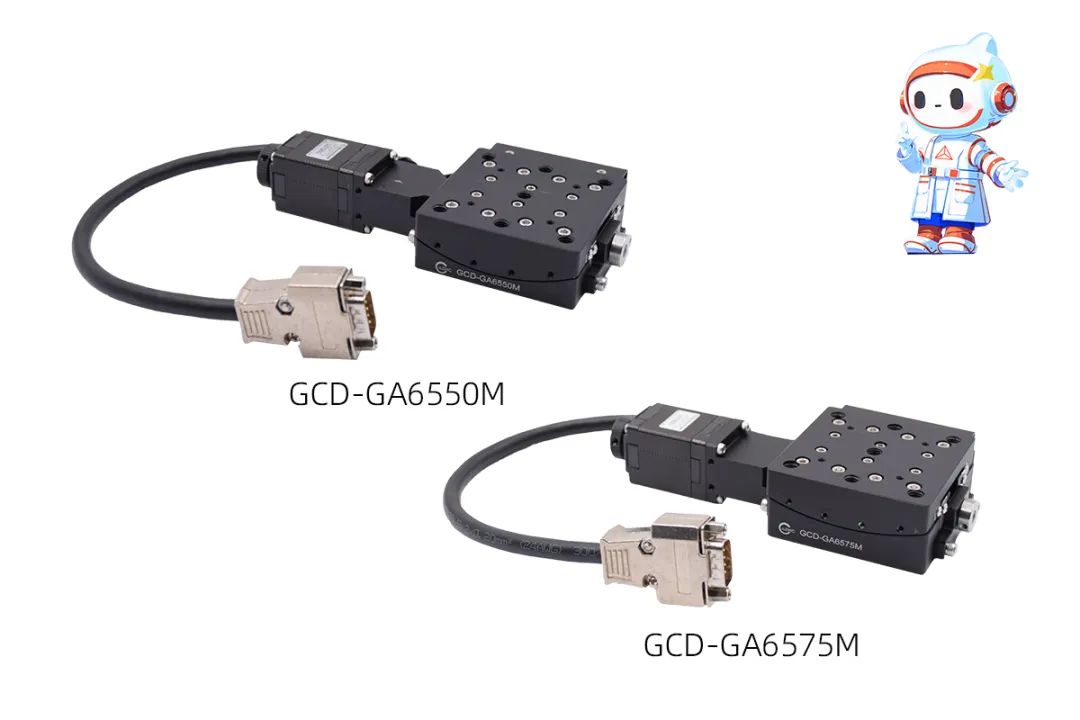

二、GCD-GA系列电控角位移台
 |
♦ 产品介绍
GCD-GAxxxxM系列电控角位移台，结构尺寸紧凑，精度高且可实现归零操作。主体采用铝合金材料，满足刚度及稳定性需求；步进电机驱动，可满足停止时的绝对静止状态；通过高精密蜗轮蜗杆结构和十字交叉导轨，确保了产品运行的精度以及平稳性。
GCD-GA6575M与GCD-GA6550M可组合搭建成二维位移台。为了满足摆动中心一致，在二维搭建时需要将GCD-GA6550M安装在GCD-GA6575M上方。
 |

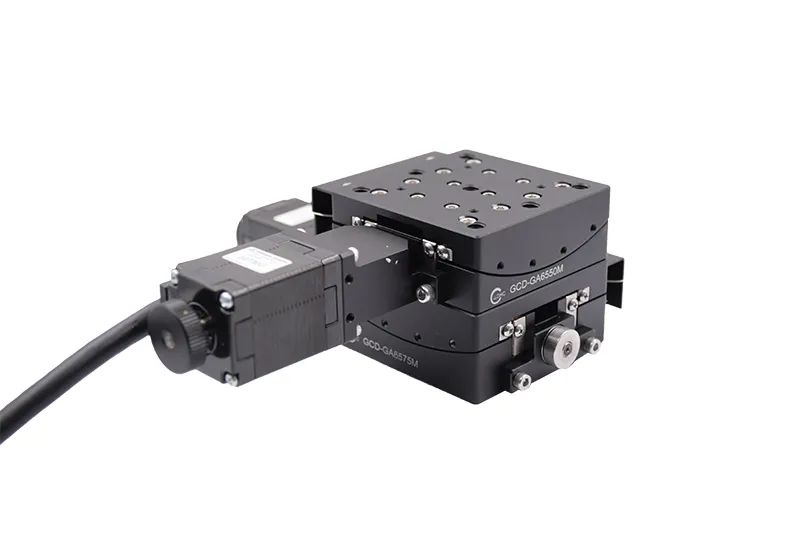

二维搭建示意图
♦ 参数规格
| 型号 | GCD-GA6550M | GCD-GA6575M | |
| 机械特性 | 行程范围 | ±13° | ±10° |
| 台面尺寸（mm） | 65*65 | 65*65 | |
| 传动比 | 1:300 | 1:450 | |
| 传动机构 | 蜗轮蜗杆 | 蜗轮蜗杆 | |
| 导轨形式 | 交叉滚子轴承 | 交叉滚子轴承 | |
| 主要材料 | 铝合金 | 铝合金 | |
| 表面处理 | 喷砂样机氧化黑 | 喷砂样机氧化黑 | |
| 自重（kg） | 0.62 | 0.70 | |
| 运动精度 | 分辨率（20细分） | 0.0003° | 0.0002° |
| 定位精度 | 0.02° | 0.02° | |
| 重复定位精度 | ±0.005° | ±0.005° | |
| 摆动中心精度 | 0.03° | 0.03° | |
| 摆动中心高（mm） | 50 | 75 | |
| 最大速度（°/s） | 9.6 | 6.4 | |
| 水平承载 | 3kg | 3kg | |
| 驱动特性 | 电机类型 | 二相步进电机 | |
| 接头插座 | 带线DB9针 | ||
| 极限位置传感器 | 有（常闭） | ||
| 原点传感器 | 有（常开） | ||
| 输入电压 | 24V | ||
| 推荐控制器：GCD-030401M、GCD-030403M | |||
注：表中最大速度以GCD-0304系列控制器为参考。

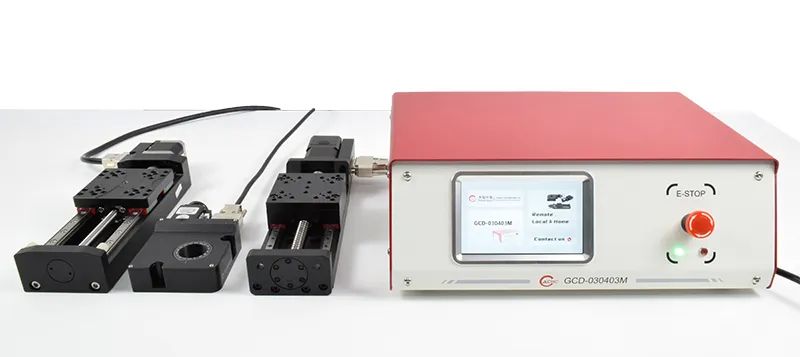

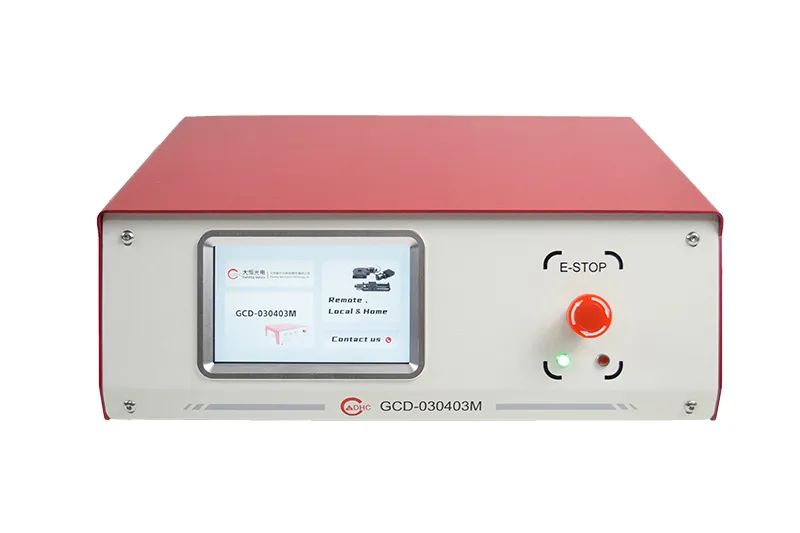

三、GCD-030403M三轴步进电机控制器
 |
♦ 产品介绍
GCD-030403M，采用 RS485 通讯，基于标准的 Modbus RTU 协议，内置高性能驱控一体型步进电机驱动器，可同时驱动3台电控位移台，具有使用简单、稳定可靠、功能丰富等特点。
 |
♦ 适用范围
| 适用产品型号 | 配套软件 | |
| 平移台 | GCD-302系列、GCD-202系列、GCD-203系列、GCD-501100M、GCD-502系列、GCD-T系列、GCD-TBN系列、GCD-TBL系列 | GCD-0304M |
| 旋转台 | GCD-RA40M系列、GCD-RA60M系列、GCD-RA90M系列、GCD-RA105M系列 | |
| 角位移台 | GCD-GA6550M、GCD-GA6575M | |
| 滤光盘 | GCD-FW01M、GCD-FW02M | |
| 波片架 | GCD-WPH01M | |
♦ 规格参数
| 型号 | GCD-030403M | ||
| 外形尺寸（mm） | 344*240*125 | 控制器工作电压 |
Input: AC100V~240V Output: DC24V 2.5A |
| 轴数 | 三轴 | 控制电机类型 | 二相步进电机 |
| 重量（kg） | 4 | 驱动器细分 | 20、50 |
| 最大控制维数 | 3 | 最大脉冲频率 | 15MHz |
| 通讯接口 | USB2.0 | 控制方式 | 开环 |
| 电机接口 | DB15（母） | 通讯方式 | Modbus RTU |
大恒光电产品将会持续更新，欢迎您提出宝贵意见~
