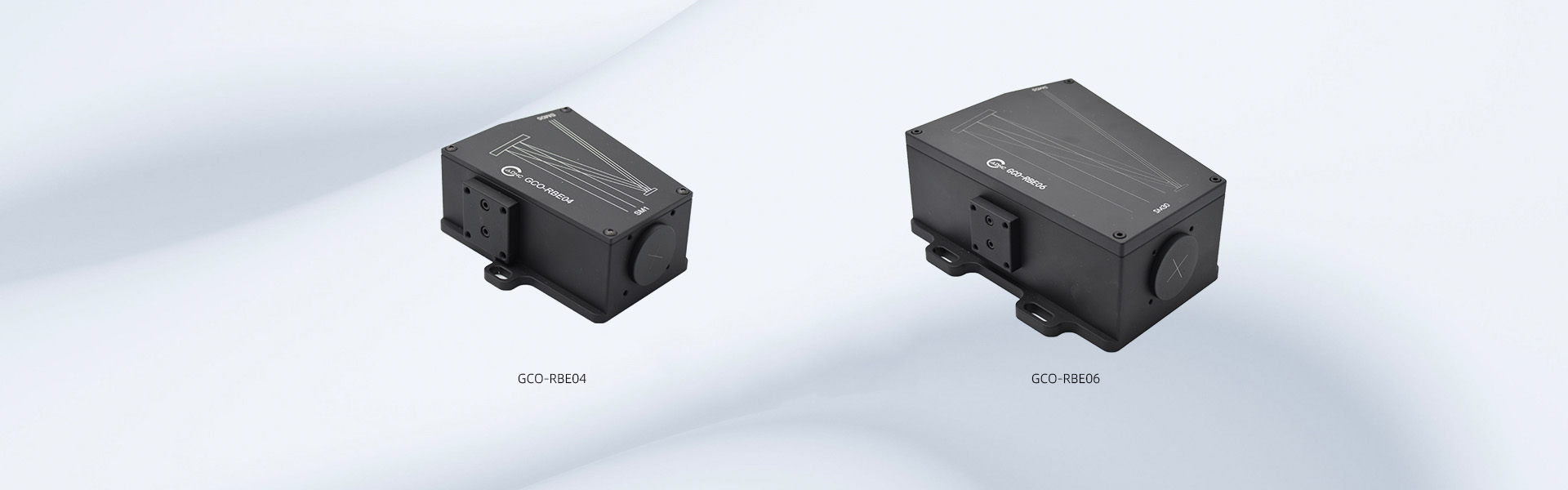

GCO-RBE系列反射式扩束镜

GCO-RBE系列反射式扩束镜

♦ 产品介绍

大恒光电GCO-RBE系列反射式扩束镜采用两片镀有保护银膜的球面反射镜进行不同倍率（4x，6x）的扩束或者缩束，它具有其它透射式扩束镜系列不可替代的优势：其反射式扩束设计及宽带金属反射膜镀膜工艺，在极宽的波段提供可忽略不计的色差，这对于宽带光源的光束控制具有巨大优势。同时光束在各器件表面反射传播，避免了光束经过透射器件产生的吸收效应，以及了由于玻璃内部均匀性对输出波前的影响。

♦ 产品特点

• 扩束比：4x，6x可选

• 离轴反射扩束设计，低色差，高效率

• 适用波段：Rave>95%@0.45-2um,Rave>96%@2-12um

• 出入光口设计有专用螺纹接口，与标准转接件通配

• 低波前误差：λ/10 for a Ø1.0 mm Input Beam

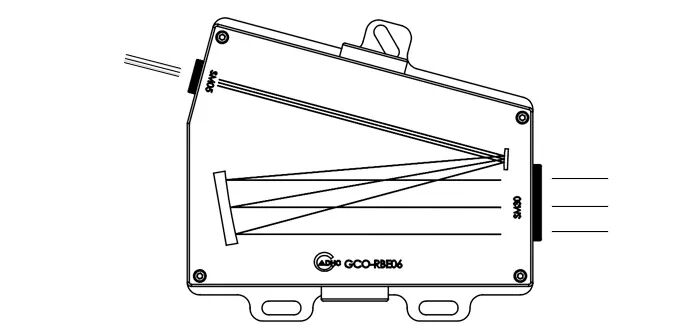

由于其离轴反射式结构设计，该系列镜头不似其它常规透射式扩束镜具有基本旋转对称的外形，而是依据光束传输路径进行壳体设计。

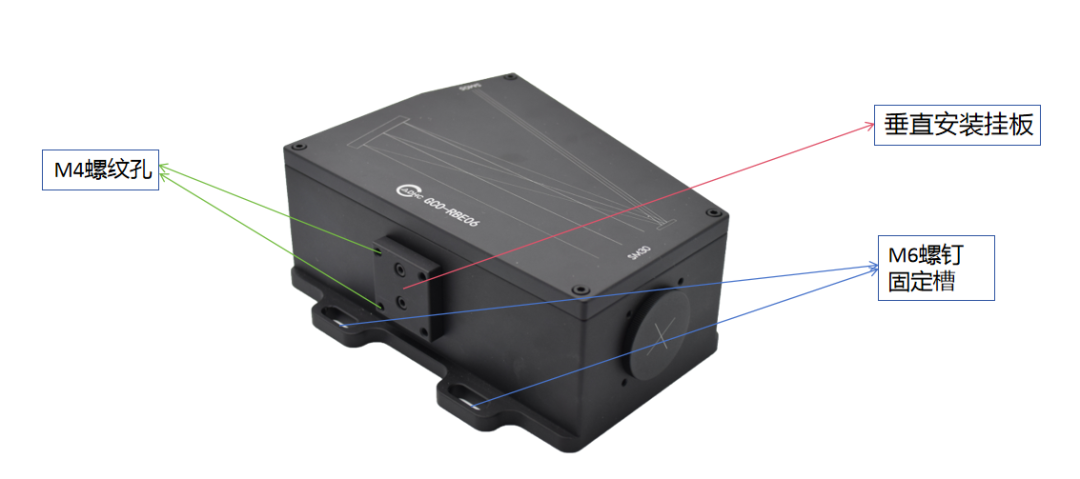

其底座上设计有允许M6螺钉通过的长槽或圆弧槽孔，用于将扩束镜固定在常规光学平台或面包板上，或与各标准立柱系列产品进行连接。在某些需要垂直安装的应用中，用户可通过壳体侧面的两个挂板进行支撑，挂板上具有4个M4螺纹孔，可与标准立柱系列产品进行连接。

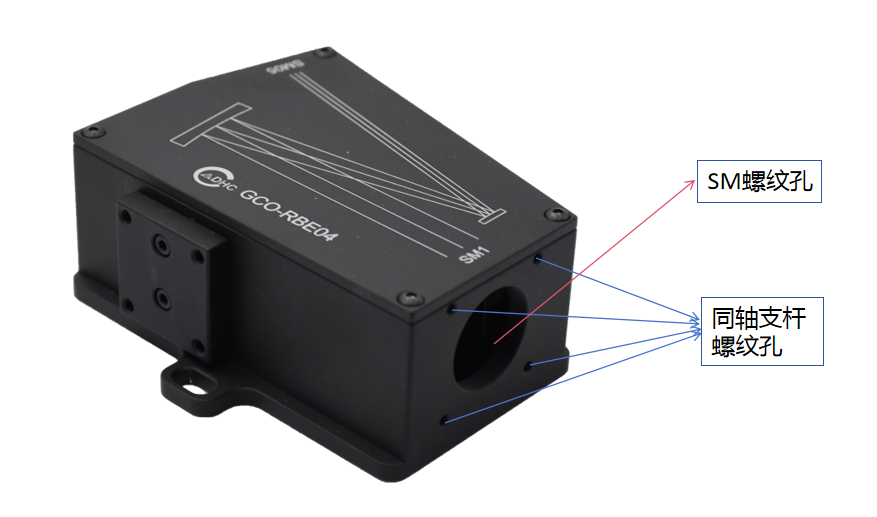

镜头前后出光口设计有可连接16mm同轴系统或30mm同轴系统的螺纹孔，可将其与同轴光路相连。

♦ 规格参数

♦ 反射波前

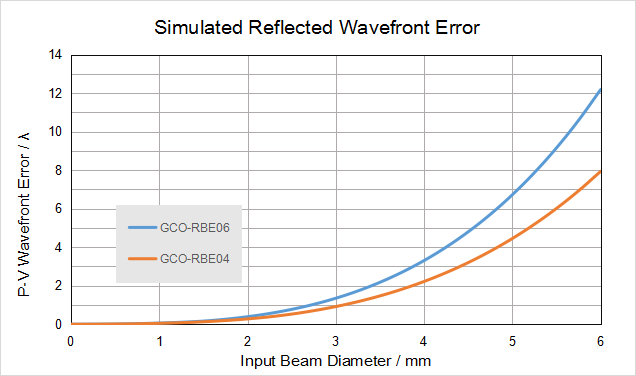

◊ 输出光束波前质量模拟结果

该系列扩束镜针对不同的输入光束直径具有不同的反射波前。我们模拟计算出了镜头的反射波前与输入光束直径的关系，见“反射波前”标签图示所示。该曲线为理论模拟结果，曲线横轴为输入光束直径（mm），纵轴为反射波前P-V值（λ）。

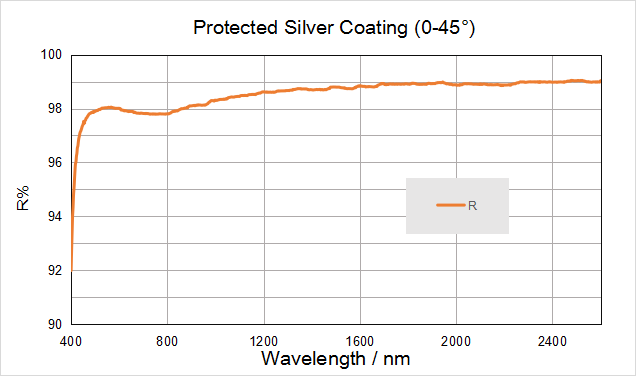

♦ 镀膜曲线

该系列镜头器件采用保护银反射镜，其镀膜工艺与GCCH-102系列一致。在生产过程中我们对单个镜片表面镀膜进行了测试，以下为典型镀膜曲线供参考。
