前面板180°开放设计，使近距离光束在传输过程中不会受前面板的遮挡。

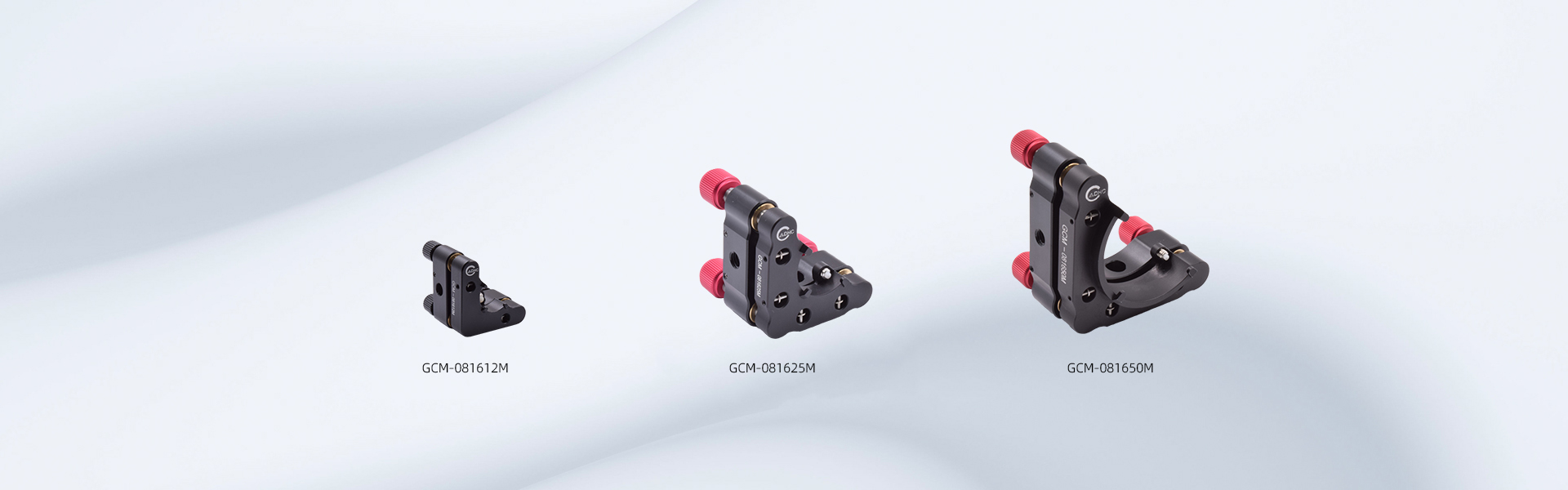

新品推荐 | GCM-0816系列无边缘光学调整架
♦ 产品介绍
GCM-0816系列无边缘调整架采用前面板180°开放设计，释放了被夹持光学元件的外半径空间，使近距离光束在传输过程中不会受前面板的遮挡。在双反射镜系统中，与标准的光学调整架相比，无边缘调整架可以放置得更近；若在同放置间距下，无边缘调整架则能以更小的角度入射，同时获得更多的反射次数。
调整架采用前侧三爪限位+后侧尼龙头顶丝锁紧的方式固定光学元件，因此在光学元件前侧可以获得更大的通光面积，但对于凸面曲率半径较大的光学元件则有固定不稳脱出的风险，因此不推荐使用无边缘调整架夹持具有凸面的光学元件。
调节时，镜架两侧呈直角分布的两个调节器提供俯仰/偏摆角度调节；三个调节器同时驱动则实现Z向（沿光轴）的平移调节。镜架前后面板的间距为标称值时（见图纸），才能获得调节范围的对称性。
调整架底部有两个呈90°分布的安装孔，便于用户自由选择左手系或右手系安装。
♦ 参数规格
| 产品型号 | GCM-081612M | GCM-081625M | GCM-081650M |
| 适用元件直径（mm） | 12.7 | 25.4 | 50.8 |
| 适用元件厚度（mm） | 3~6.5 | 2.5~6.5 | 8~13 |
| 光轴中心高度（mm） | 14 | 26 | 36 |
| 俯仰/偏摆角度范围（°） | ±4 | ±4 | ±4 |
| 俯仰/偏摆调节精度 | 0.57°/转 | 0.39°/转 | 0.27°/转 |
| Z轴平移范围（mm） | ±1.8 | ±3 | ±3 |
| 元件固定钉数量 | 1 | 2 | 2 |
| 调节器规格 | 3个，M4×0.2 | 3个，M6×0.25 | 3个，M6×0.25 |
| 附送配件 | M4×10内六角薄头螺钉*1 | M4×12内六角圆柱头螺钉*1 | M4×12内六角圆柱头螺钉*1 |
| 自重（g） | 20 | 90 | 135 |
♦ 搭配产品
 |
 |

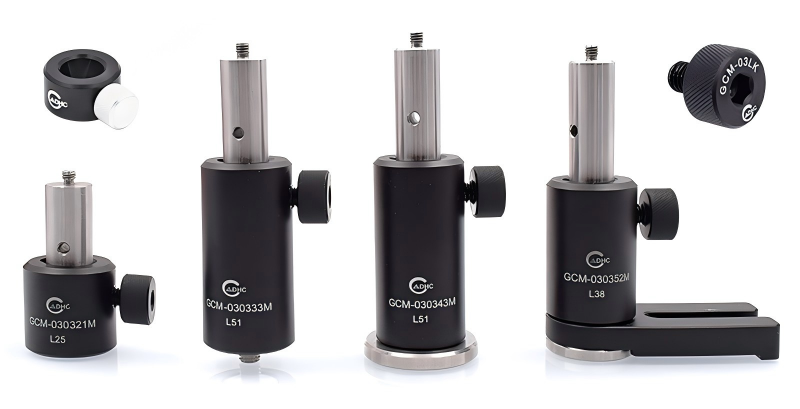

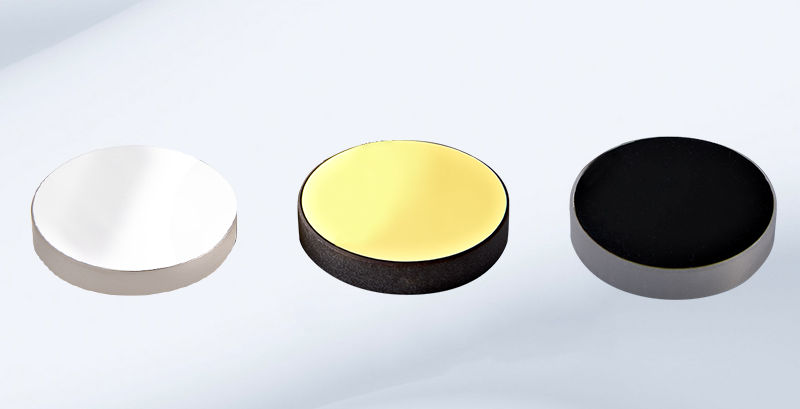

| 高精度金属膜反射镜 | 支杆及调节支座 |
